本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机发同步电机柜机柜电气安装箱的能力： 1、正确的分派动能。 2、有利对线路的升降实操。 3、有较高的平安护甲层级，能抽象化的显现用电线路的导通形态。

项目名称：656KW柴油发动机火力发三相异步电汽轮柴油发电机单机配电箱主要元件明细清单
供配配电柜最主要的组件通知单
项目编号	品牌	尺寸规格型号	工作单位	人数	厂商
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电厂空调机组有效驱动器	HGM6110	只	1	众智
3	生产电机的时速掌控器	C2002	只	1	孚创
4	直流主机电源主机电源模块电源	DC24V	只	1	众智
5	中型中间商继电子元件	HH54P    DC24V	只	2	正泰
6	中型里面继电嚣	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

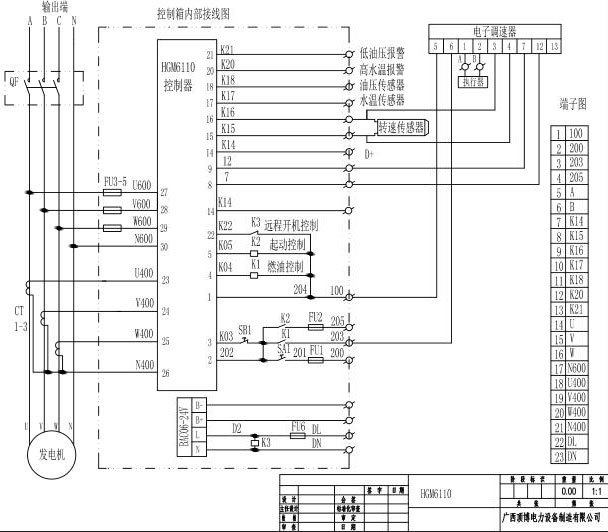

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.zzysyfs.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
